Blistergurtmaschinen

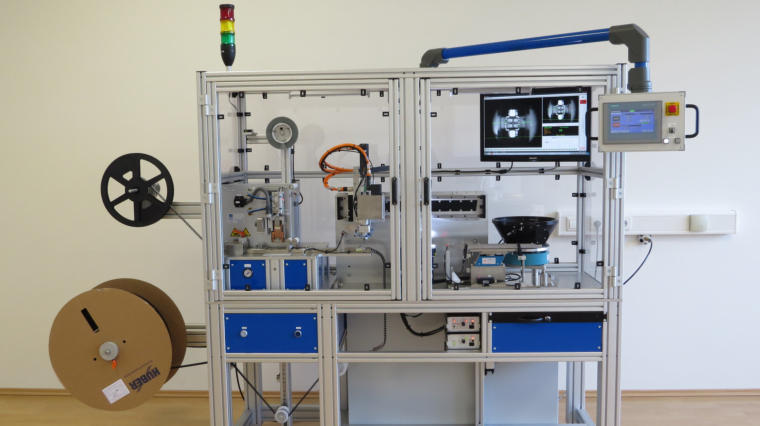

SGM 101 (automatisch)
Blistergurtmaschine zum Verpacken von SMD-Bauelementen oder
anderen mechanischen Kleinteilen mit Bauteilzuführung aus:
•
Fördertopf
•
Tray
•
Stangen
•
Produktionslinie
Maschinenbeschreibung:
•
Gurtbreite von 8 bis 72 mm, Taschentiefe 14 mm (Standard)
•
Auf Wunsch größere Gurtbreite möglich
•
Umrüstung auf einen anderen Bauteiltyp in wenigen Minuten
•
Leistung: bis zu 4000 Teile/Stunde möglich
•
Abwickeln von 560 mm Spule, Aufwickeln auf 330 mm Spule
•
Siemens S7-SPS Touch Panel
•
Umsetzvorgang mittels Vakuumsauger oder Parallelgreifer
•
Wahlweise Heißsiegel- oder Kaltsiegelstation
•
Option: elektronische Drehstation, 90°-Schritte
•
Option: Umschlagen der Bauteile um 180°
•
Option: Schneidestation
•
Option: Optisches Inspektionssystem
•
Modulare Konstruktion
•
Berücksichtigung kundenspezifischer Anforderungen
•
Automatische Einstellung des Gurtvorschubs
•
Vielzahl einstellbarer Parameter, z. B: Sollstückzahl,
Vorspann, Nachspann, Heißsiegeltemperatur,
Heißsiegeldauer, Siegeldruck, Temperaturtoleranz,
automatisches Schneiden, Vakuum-Einstellungen, ...
•
Umrüstung auf einen anderen Bauteiltyp in wenigen Minuten
•
Transparente Schutzabdeckungen, ESD optional
•
Antrieb elektrisch (Schrittmotor)
•
Spannung: 230 Volt
•
Luftanschluss: 6 Bar (für Heißsiegel- und Schneidestation)
•
Maße Länge x Breite x Höhe (mit Rütteltopf):
1100 x 700 x 1700 mm
•
Maße Länge x Breite x Höhe (mit Tray):
1700 x 1250 x 1700 mm
•
Gewicht (mit Rütteltopf / mit Tray):
145 kg / 250 kg
Produktionslinie (gespiegelt)
