Blistergurtmaschinen

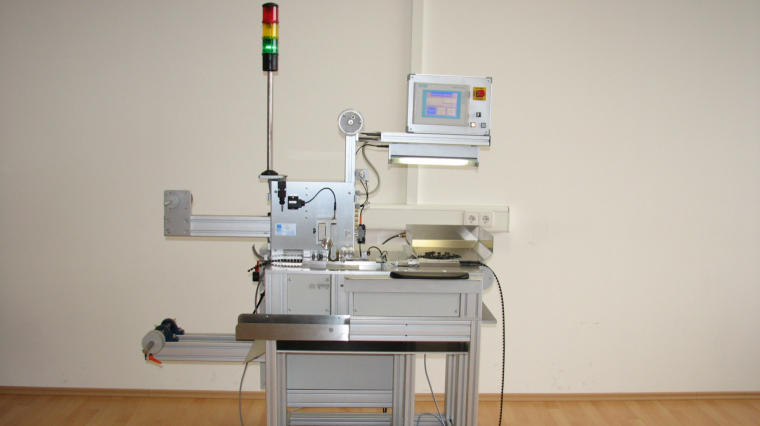

SGM 101 (manuell)
Blistergurtmaschine zum Verpacken von SMD-Bauelementen oder
anderen mechanischen Kleinteilen als Einstiegsversion (manuell),
ausbaufähig zum Vollautomaten mit Bauteilzuführung aus:
•
Fördertopf
•
Stangen
Maschinenbeschreibung
•
Blistergurtbreite 8 bis 72 mm, Taschentiefe 14 mm
•
Abwickeln von 560 mm Spule, Aufwickeln auf 330 mm Spule
•
Handeinlegung: Leistung bis zu 1.500 Teile/Stunde
(Teileabhängig)
•
Einfaches Umrüsten auf einen anderen Bauteiltyp / Gurtbreite
in wenigen Minuten
•
Wahlweise Heißsiegel- oder Kaltsiegelstation
•
Siemens S7-SPS Touch Panel
•
Fußschalter oder automatischer Vorschub wählbar
•
Einstellbare Parameter: Sollstückzahl, Vorlauf, Nachlauf,
Siegelzeit, Siegeldruck, Siegeltemperatur, Toleranz der
Siegeltemperatur, Taktzeit des automatischen Vorschubs,
automatisches Schneiden
•
Modularer Aufbau
•
Sonderausführungen möglich / Ausbaufähig zum
Vollautomaten
•
Option: Schneidestation --> Gurtschneiden erfolgt automatisch
•
Option: Überwachung des Bauteils an der Einlegeposition
•
Option: Überwachung, ob Bauteil richtig eingelegt
•
Option: Kamerasystem zur Aufdruckkontrolle
•
Option: ESD-Ausführung der Gesamtmaschine
•
Antrieb elektrisch (Schrittmotor)
•
Spannung: 230 Volt
•
Luftanschluss: 6 Bar (für Heißsiegel- und Schneidestation)
•
Maße: Länge x Breite x Höhe: 1.100 mm / 700 mm / 1.700 mm
•
Gewicht: ca. 90 kg
