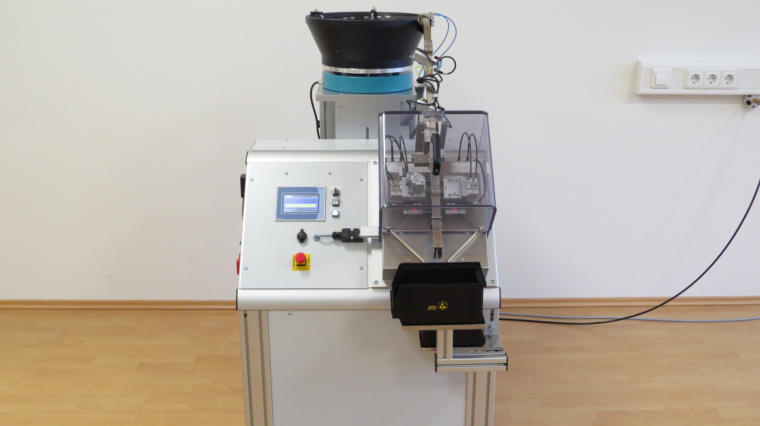

Bauteilvorbereitungs-

maschine Radial

LBM 80

Schneide-, Biege- und Sickenautomat für die Bearbeitung von elektronischen Bauteilen mit radialen Drahtanschlüssen. Zuführung von • Magazin • Fördertopf • Gurt • Hand (bei geringen Stückzahlen) Maschinenbeschreibung: • Standardwerkzeuge für TO5, TO18, TO92, TO126, TO218, TO220, TO252 • Werkzeuge zur Verarbeitung von Elektrolytkondensatoren (nur vom Gurt möglich) • Werkzeuge für Polaritätsschutz (nur mit gegurteten Bauteilen möglich) • Kundenspezifische Sonderwerkzeuge möglich • Werkzeuge sind mit Hartmetall bestückt, um eine hohe Standzeit zu gewährleisten • Ansteuerung der Werkzeuge über Kurven • Bauteilkörper ist während der Bearbeitung zugentlastet (stressfreie Bearbeitung) • Minimale Druckstellen am Draht • Drahtstärke: 0,4 - 1,3 mm • Schenkellänge und Sickentiefe stufenlos verstellbar • Bauteilabstand im Gurt: 25,4 mm (1) oder 12,7 mm (½) • Gurtlochabstand: 12,7 mm (½), wahlweise auch 15,0 mm • Einfaches Umrüsten auf einen anderen Bauteiltyp in wenigen Minuten • Schneidewerkzeug zum Zerkleinern des Gurtes (optional verfügbar) • Leistung: bis zu 5.000 Bauteile pro Stunde (abhängig vom Bauteil und der Bearbeitung) • SPS-Steuerung Biviator (Schweiz), verschiedene Parameter einstellbar, Klartextanzeige • Klarsicht-Schutzgehäuse, optional ESD-fähig • Antrieb elektrisch (Drehstrommotor) • Betriebspannung: 230V/50Hz (Standard), auf Wunsch auch Sonderspannungen möglich • Leistungsaufnahme: max. 900 W • Luftanschluss: 6 Bar bei pneumatischem Bedarf • Länge x Breite x Höhe (ohne Zubehör): 1100 x 800 x 1200 mm • Gewicht: ca. 80 kg (ohne Zubehör)
