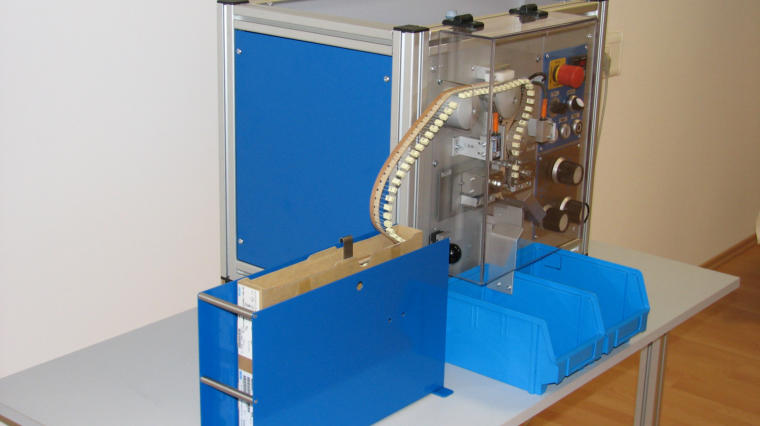

Bauteilvorbereitungs-

maschine Radial

RA 200

Schneide-, Biege- und Sickenautomat für die Bearbeitung von elektronischen Bauteilen mit radialen Drahtanschlüssen. Zuführung vom Gurt Maschinenbeschreibung: Geeignet für gegurtete radiale Bauelemente, die im Raster von 12,7 mm (=½ Zoll) gegurtet sind Standardwerkzeuge zum Schneiden, Schneiden-Biegen und Schneiden-Biegen-Sicken Sickenformen: „snap-in (versetzt und in Linie), standoff Kundenspezifische Sonderwerkzeuge möglich Werkzeuge sind mit Hartmetall bestückt, um eine hohe Standzeit zu gewährleisten Ansteuerung der Werkzeuge erfolgt über Kurven Bauteilkörper ist während der Bearbeitung zugentlastet (stressfreie Bearbeitung) Minimale Druckstellen am Draht Drahtstärke: 0,4 - 0,9 mm Schenkellänge und Sickentiefe stufenlos verstellbar Mittellage der Werkzeuge zum Bauelement (Drähte) ebenfalls stufenlos verstellbar Zuvor genannten Einstellungen erfolgen über Drehknöpfe (befindlich an Maschinenfrontseite) Bauteilabstand im Gurt: 12,7 mm (½) Gurtlochabstand: 12,7 mm (½), wahlweise auch 15,0 mm Einfaches Umrüsten auf einen anderen Bauteiltyp in wenigen Minuten Schneidewerkzeug zum Zerkleinern des Gurtes Regelbare Leistung bis ca. 8.000 Stück pro Stunde (abhängig von Gurtqualität, Drahtdurchmesser und Bearbeitungsform) Elektronisches Zählwerk Maschine schaltet bei folgenden Zuständen automatisch ab: Sollstückzahl erreicht, Gurtende oder Störung im Gurt (Überlastschutz) Klarsicht-Schutzgehäuse, optional ESD-fähig Antrieb elektrisch (Drehstrommotor) Betriebspannung: 230V/50Hz (Standard), auf Wunsch auch Sonderspannungen möglich Leistungsaufnahme: max. 450 W Länge x Breite x Höhe (ohne Zubehör): 970 x 660 x 540 mm Gewicht: ca. 45 kg (ohne Zubehör)
